Maszyna do ścinania

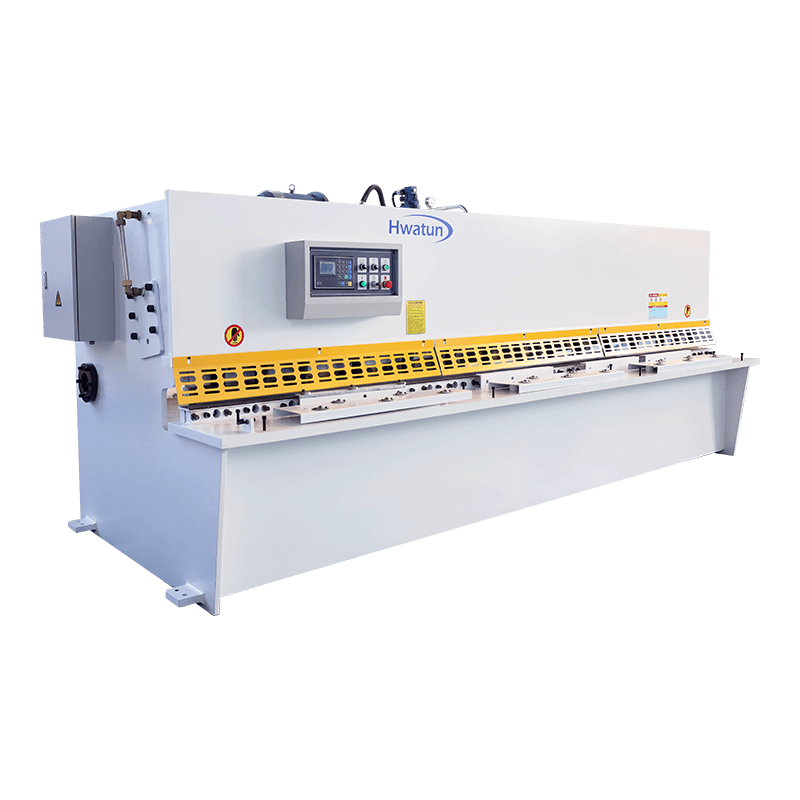

QC12Y CNC Hydraulic Swing Beam Machine

Szukasz precyzyjnej i przyjaznej dla użytkownika metalowego maszyny do cięcia arkusza?
Nasze nożyce serii QC12Y są dokładnie tym, czego potrzebujesz.
Słaty serii QC12Y są wyposażone w zaawansowane technologie, standardowy system sterowania E21S, ostre ostrza i regulowany kąt cięcia, aby zapewnić, że każde cięcie jest precyzyjne i dokładne.

Skontaktuj się z nami

PREV：No previous article
NEXT：QC11Y CNC Hydraulic Guilotine Machine

Opis
Specyfikacje techniczne
Wideo

QC12Y CNC Hydraulic Swing Beam Machine

QC12Y CNC Hydraulic Swing Beam Machine

1. Rama i spoczynku narzędzi są zbudowane ze stalowych komponentów strukturalnych, przy czym górne narzędzia jest temperowane w celu wyeliminowania naprężenia wewnętrznego, co powoduje zwiększoną sztywność i lepszą stabilność organizacyjną.
2. Pod działaniem cylindra olejowego uchwyt narzędzi porusza się wzdłuż szyny prowadzącej, aby osiągnąć ruch ścinania.
3. Tylny stopek jest napędzany śrubą kulową, a regulacja napędzana silnikiem umożliwia precyzyjne pozycjonowanie i zapewnia szybkie i płynne działanie odległości stopu.
4. Mechanizm prasowania materiału składa się z zestawu cylindrów olejowych, które pokonują napięcie sprężynowe przez olej ciśnieniowy podczas pracy. Po zakończeniu ścinania reset osiąga się przy użyciu napięcia sprężynowego.
5. Aby ułatwić cięcie szerszych materiałów arkuszy, przednia rama podtrzymująca jest wyposażona w jedną zawierającą skalę i przystanek pozycjonowania bocznego.
6. System hydrauliczny zawiera ochronę bezpieczeństwa przeciążenia przepełnieniem oraz wyraźny i intuicyjny wyświetlanie wysokości poziomu oleju, umożliwiając ciągłą obsługę pod obciążeniem znamionowym przez 16 godzin bez wycieku lub przerwy w celu stabilnego przetwarzania o wysokiej precyzji.

Więcej szczegółów

Szczegółowe obrazy

Szczegółowe obrazy

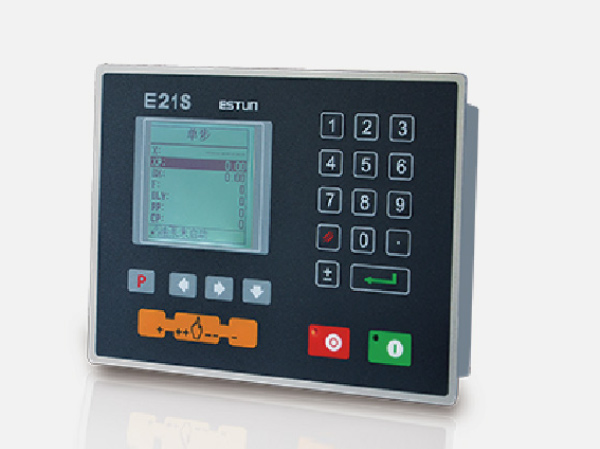

	Kontroler E21S (Estun) * Ekran HD LCD, z opcjonalnym językiem angielskim i chińskim, jednostronicowym parametry programowania, pisanie programów szybciej i wygodnych. * Miernik wsteczny: Inteligentne pozycjonowanie, można również ręcznie regulować zgodnie z potrzebą usunięcia mechanicznego urządzenia do pozycjonowania ręki. * Udar ścinania: wbudowany przekaźnik czasu ścinania, prosta operacja, oszczędzanie kosztów. * Kąt ścinania: wbudowana funkcja regulacji kąta ścinania, eliminując wskaźnik kątowy i przycisk. * Gap Blade: Informacje zwrotne enkodera, terminowy rozmiar szczeliny noża, łatwy w obsłudze. * Z funkcją kopii zapasowej parametru i odzyskiwania parametru jednego kliknięcia parametry można przywrócić w dowolnym momencie w razie potrzeby, zmniejszając koszty utrzymania. * Wszystkie przyciski na panelu to mikro przełączniki, które zostały ściśle przetestowane przez EMC, wysoką i niską temperaturę, wibracje itp., Aby zapewnić stabilność i żywotność produktu. * Poszedł certyfikat CE w celu zaspokojenia potrzeb rynków zagranicznych.

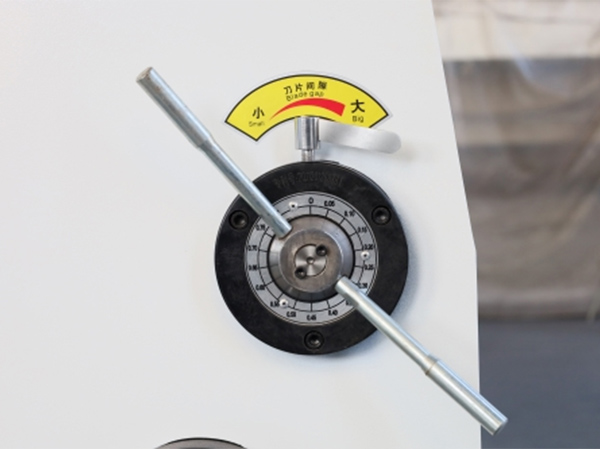

	Dostosowanie szczeliny ostrza Dostosowując prześwit, możliwe jest osiągnięcie precyzyjnego cięcia materiałów arkuszy o różnej grubości. Niewystarczające prześwit może skutkować nurtami po ścinaniu, a nawet uniemożliwić udane cięcie, co prowadzi do deformacji materiału. Podobnie, w przypadku grubych płyt, niewystarczające luki mogą wywierać nadmierną siłę ścinania na ostrze, przyspieszając jego szybkość zużycia i potencjalnie powodując pękanie.

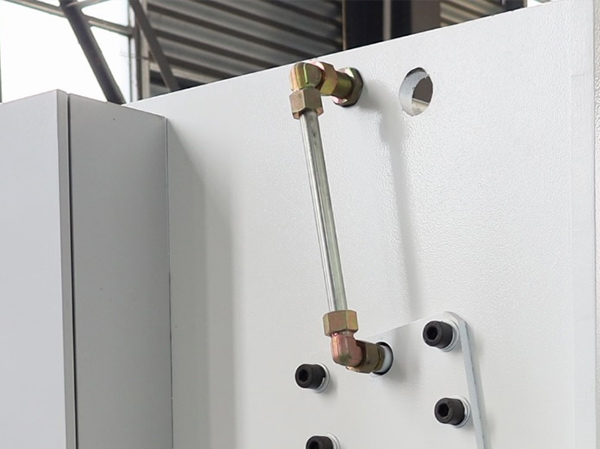

	Pod wysokim ciśnieniem złącza rurki Połączenie między bezproblemową stalową rurą a złączem rękawa charakteryzuje się opornością pod wysokim ciśnieniem, zapewniając brak wycieku oleju i ułatwiając łatwą konserwację.

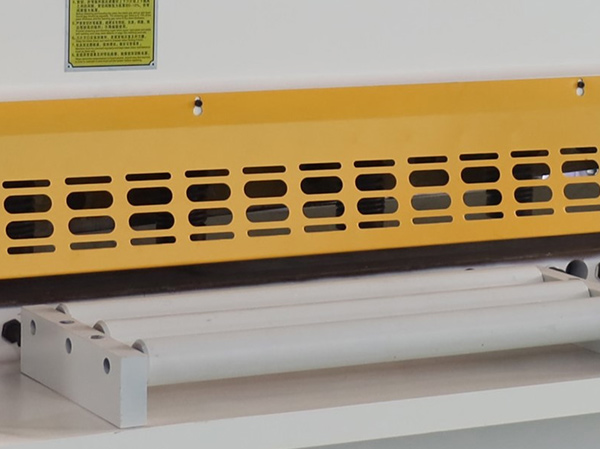

	Karmienie stołowy Szkielet na karmienie jest wyposażony w wszechstronny ruchomy wałek, umożliwiający gładki rozwój płyty i łatwą regulację pozycji ścinania podczas karmienia. Oszczędza to czas i siłę roboczą, ułatwia wygodne demontaż i instalację piłki, a także umożliwia konserwację bez wysiłku.

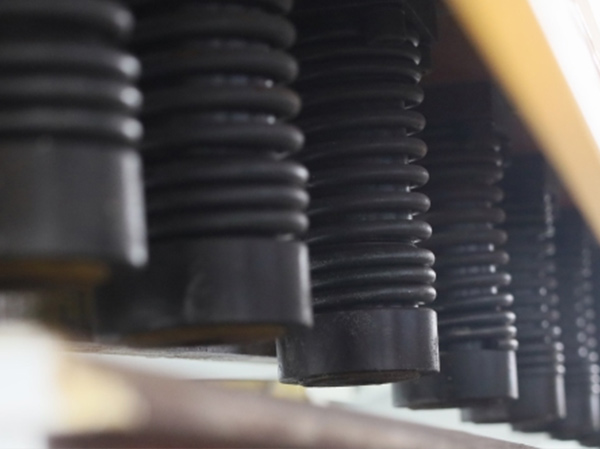

	Cylinder olejowy Sprężyna wykonana jest ze stali stopowej 60Si2mn, a podkładka uderzeniowa jest pogrubiona poliuretanem. Podstawa ściskająca, dolna płyta i uszczelka olejowa są pogrubione i importowane.

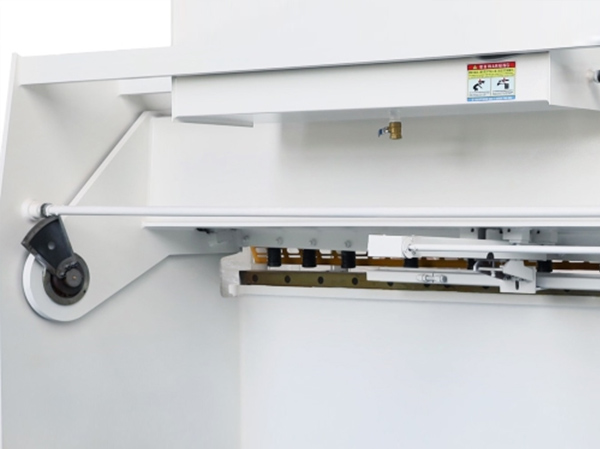

	Wskaźnik wsteczny Rest narzędzia porusza się w łuku, a wałek wsporniczy służy jako środek do wzajemnego ruchu wahadła w celu ukończenia operacji ścinania.

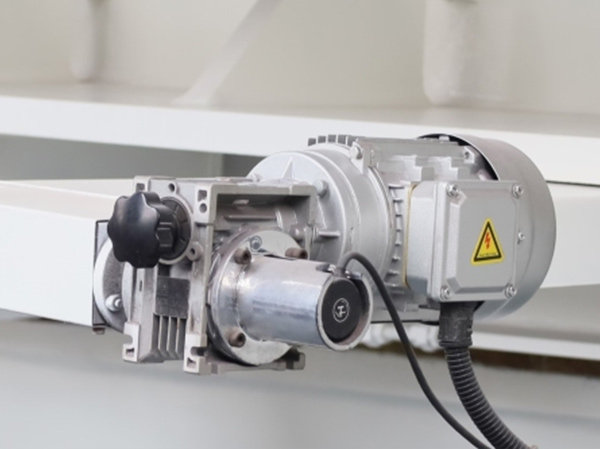

	Silnik z tyłu Elektryczne tylne urządzenie zatrzymane jest wyposażone w regulowany falownik, który umożliwia zarówno szybkie, jak i powolne regulacje. Ponadto jest wyposażony w przyjazne dla użytkownika numeryczne urządzenie sterujące, które oferuje funkcje do przodu, wstecz i pozycjonowanie.

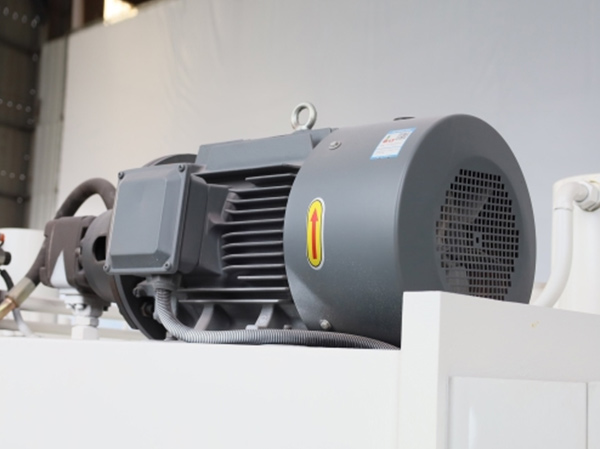

	Główny silnik Główny silnik ma wysoką moc wyjściową, zapewniając wystarczającą i solidne pow.

Więcej szczegółów

Model	Grubość cięcia	Długość cięcia	Kąt cięcia	Materialne intencje	Udar	Czasami cięcia	Główna moc
Typ	(MM)	(MM)	(°)	(KN/cm)	(MM)	(T/min)	(KW)
4x2500	4	2500	0,5-1,5	≤450	20 ~ 600	16	5.5
4x3200	4	3200	0,5-1,5	≤450	20 ~ 600	14	5.5
4x4000	4	4000	0,5-1,5	≤450	20 ~ 600	10	5.5
4x6000	4	6000	0,5-1,5	≤450	20 ~ 600	8	7.5
6x2500	6	2500	0,5-1,5	≤450	20 ~ 600	14	7.5
6x3200	6	3200	0,5-1,5	≤450	20 ~ 600	12	7.5
6x4000	6	4000	0,5-1,5	≤450	20 ~ 600	8	7.5
6x5000	6	5000	0,5-1,5	≤450	20 ~ 600	6	11
6x6000	6	6000	0,5-1,5	≤450	20 ~ 600	5	11
8x2500	8	2500	0,5-1,5	≤450	20 ~ 600	10	7.5
8x3200	8	3200	0,5-1,5	≤450	20 ~ 600	8	7.5
8x4000	8	4000	0,5-1,5	≤450	20 ~ 600	8	7.5
8x5000	8	5000	0,5-1,5	≤450	20 ~ 600	8	11
8x6000	8	6000	0,5-1,5	≤450	20 ~ 600	8	11
10x2500	10	2500	0,5-2	≤450	20 ~ 600	9	11
10x3200	10	3200	0,5-2	≤450	20 ~ 600	9	11
10x4000	10	4000	0,5-2	≤450	20 ~ 600	8	11

Skontaktuj się z nami

Zapewnij klientom wysokiej jakości produkty i szczerą obsługę.

Nantong Hwatun Heavy Machine Tool Co., Ltd.

Kluczowe przedsiębiorstwo kręgosłupa w branży maszyn do kucia. Firma znajduje się w strefie przemysłowej Hai'an Binhai w prowincji Jiangsu, w ekonomicznie rozwiniętej delcie rzeki Jangcy.

Specjalizujemy się w produkcji maszyn do ścinania serii marki „Huaduan”, maszyn do zginania, maszyn do walcowania płyt, prasów hydraulicznych oraz linii produkcyjnych odwijania i wyrównania. Produkty są szeroko stosowane w branży świetlnej, lotnictwie, stoczni, metalurgii, oprzyrządowaniu, urządzeniach elektrycznych, produktach ze stali nierdzewnej, branżach budowlanych i dekoracyjnych. Produkty są eksportowane do Europy, Ameryki, Azji Południowo -Wschodniej, Bliskiego Wschodu oraz innych krajów i regionów.

Nasza firma ma wiele krajowych ścinania, składania, toczenia, prasy hydraulicznej, wyrównania linii produkcyjnych i innych profesjonalnych, badań i jakości produkcji produktu, poziom techniczny jest na czele branży; Huaduan Machine Tool integruje zaawansowane technologie w kraju i za granicą z zaawansowaną świadomością, nowymi koncepcjami i innowacyjnym duchem oraz stale rozwijającym produkty branżowe, stanowiąc solidne podstawy dla „Huaduan” w celu stworzenia światowej sławy marki w branży kuszy.

0Lata
Doświadczenie branżowe
0m²
Okładka fabryczna
0m²
Obszar budowy
0Miliony
Roczna wartość wyjściowa

Certyfikat honoru

Newsroom

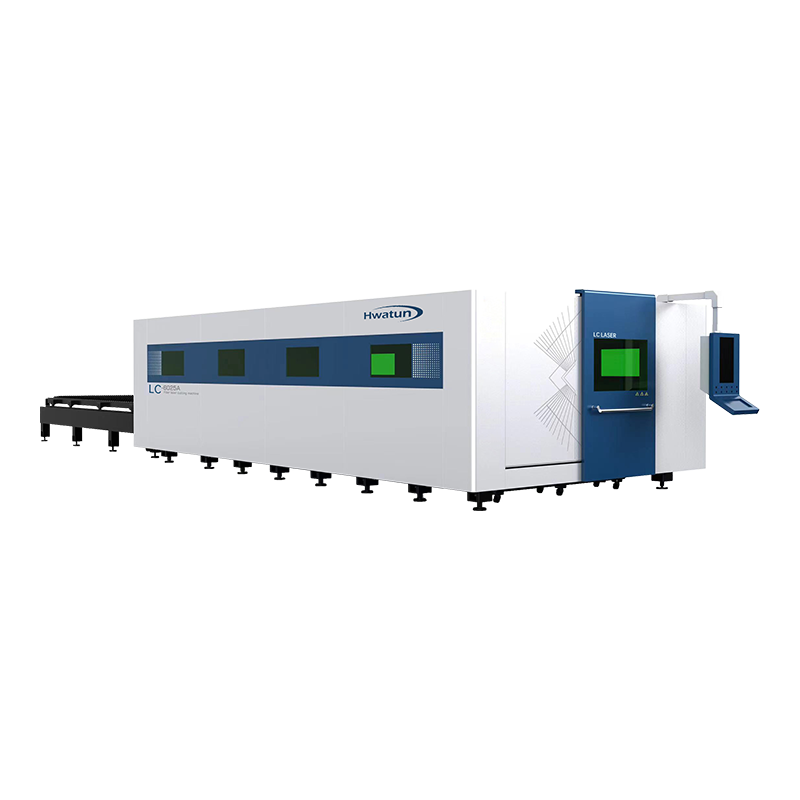

W jaki sposób maszyna do cięcia laserowego CNC może zwiększyć prędkość cięcia przy jednoczesnym zapewnieniu płynnych krawędzi cięcia?
