CNC Press Brake

WC67K skrętny synk cnc prasa hamulca

Chcesz się pożegnać z NC Bending Machines?
Seria wc67k maszyn do zginania paska skręcania CNC jest idealnym wyborem podstawowym do zginania CNC.
Wyposażony w system CNC TP10 i tabelę kompensacji elektrycznej, seria WC67K jest ekonomiczna, trwała i oferuje dobrą precyzję.

Skontaktuj się z nami

PREV：No previous article
NEXT：Seria EH6 Electro-hydrauliczna maszyna do zginania serwomechanizmu

Opis
Specyfikacje techniczne
Wideo

WC67K skrętny synk cnc prasa hamulca

WC67K skrętny synk cnc prasa hamulca

- Synchroniczny hamulec prasowy z serii WC67K Synchroniczny hamulec ma najnowocześniejszą konfigurację przemysłową i zoptymalizowaną konfigurację parametrów, zapewniając stabilność i uproszczoną działanie.

- Zawiera zintegrowaną spawaną ramę i wykorzystuje CNC Center Machining Center do ogólnego przetwarzania, zwiększając trwałość i osiągając wysoką precyzję.

- Wyposażony w system COTRUST TP10 CNC i tabelę odszkodowań CNC, seria ta gwarantuje dokładność zginania i może zaspokoić różne potrzeby zginające, umożliwiając pozyskanie wyposażenia precyzyjnego w ramach ograniczonego budżetu.

System sterowania CNC

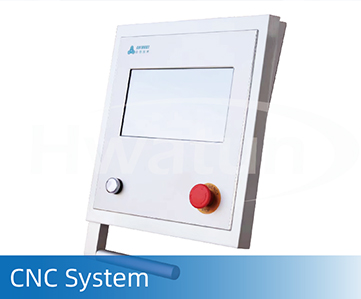

Cotrust TP10 Controller CNC

Kontroler Cotrust TP10 CNC, zaprojektowany do hamulców prasowych Synchro Synchro, ma 10-calowy ekran dotykowy, sterowanie PLC i komunikację z puszką. Obsługuje wiele osi, przechowuje do 350 programów i oferuje zaawansowane automatyczne obliczenia, zapewniając łatwe i wydajne działanie.

Przegląd systemu Cotrust TP10

- System w pełni funkcjonalny jest specjalnie zaprojektowany do maszyn hamulcowych synchronizacji skrętnej.
- Ten system ma certyfikat CE i ROHS, zapewniając zgodność ze standardami międzynarodowymi.
- Wyposażony w standardową funkcjonalność osi x/y i można go łatwo rozszerzyć w celu obsługi osi R, zapewniając lepszą wszechstronność dla różnych wymagań zginania.
- System CNC TP10 ma 10-calowy prawdziwy ekran dotykowy dla łatwego działania.
- Ma kontrolę PLC pod kątem stabilnej i niezawodnej wydajności.
- System Canopen Bus Control Canopen Bus umożliwia szybką komunikację i precyzyjne pozycjonowanie.
- System CNC TP10 może przechowywać do 350 programów z 24 krokami.
- Obsługuje do 30 górnych ciosów i 60 niższych matryc dla pojemności przechowywania.
- Funkcje opcjonalne, takie jak funkcje mostu i zaawansowane algorytmy kompensacyjne, są dostępne do dostosowywania i wszechstronności.

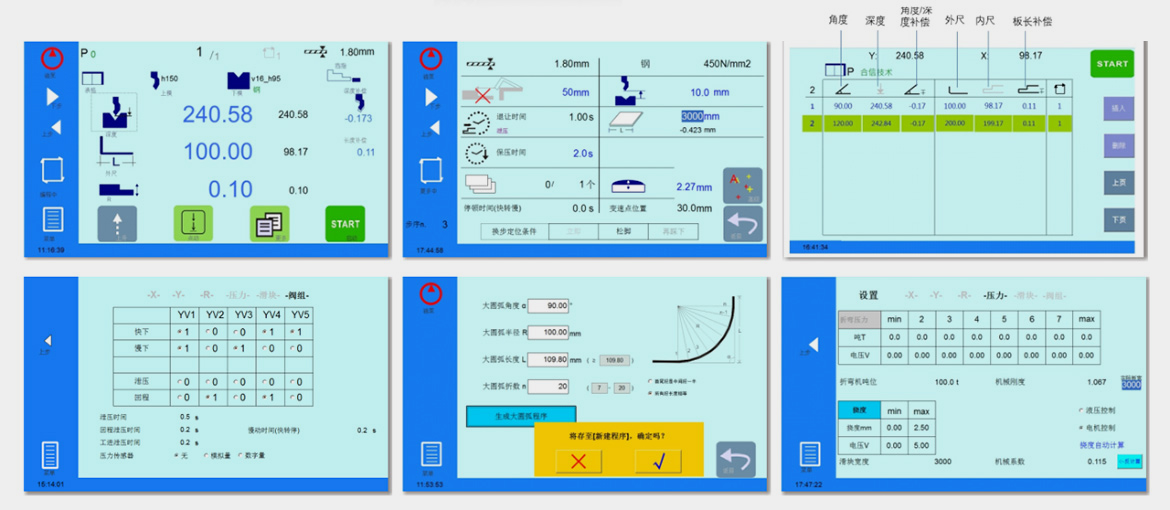

Funkcja zginania kontrolera TP10

- Strona programu szybkiego dostępu do łatwego uruchomienia
- Funkcja zarządzania biblioteką formu przyjaznego dla użytkownika
- Interfejs menu lub opcja programowania tabeli
- Automatyczna funkcja poddania się Backstop
- automatyczne obliczanie ciśnienia i głębokości
- Automatyczne obliczenie kąt, odchylenie odchylenia i szerokości płytki
- Funkcja programu łącza do osiągnięcia nieskończonego zginania kroku.

Więcej szczegółów

Solidna struktura

Solidna struktura

Schemat analizy elementów skończonych

-Struktura mechaniczna hamulca prasowego i wszystkie główne komponenty podlegają projektowaniu analizy i optymalizacji 3D, gwarantując atrakcyjną konstrukcję i niezawodną strukturę do stabilnej pracy maszyny.

Sztywna konstrukcja ramy

-Maszyna jest zaprojektowana i zbudowana z spawaną jednoczęściową ramą, która jest obrabiana bez zmiany położenia w celu zagwarantowania wytrzymałości i precyzji.

Przetwarzanie integracyjne

-Cała ramka maszyny jest wykończona w procesie integralnym przy użyciu trójwymiarowego centrum obróbki CNC, aby zapewnić wysoką dokładność.

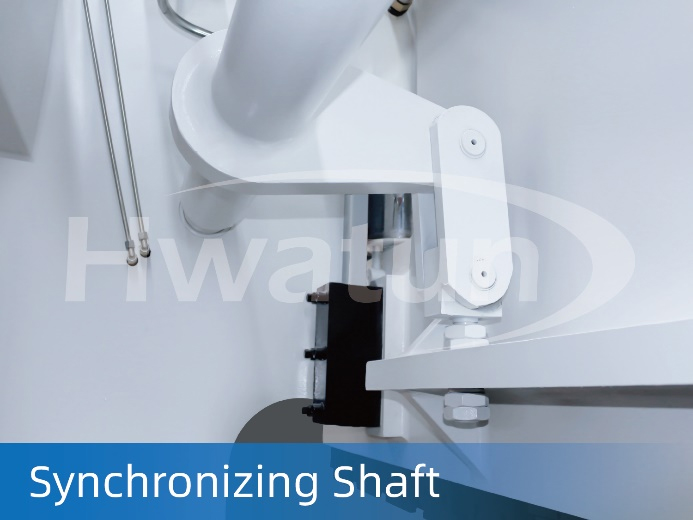

Synchroniczna struktura wału skrętu

-Synchronizacja w skoku suwaka maszyny zginającej przyjmuje mechaniczną strukturę synchronizacji, która ma prostą strukturę, stabilną i niezawodną.

Więcej szczegółów

CNC Koronowanie

CNC Koronowanie

Zmotoryzowana tabela antydefleksji kontrolowanej przez CNC

-Koronowanie CNC służy do zrekompensowania deformacji ugięcia w wygiętych obrabiarkach spowodowanych przez pamięć RAM i pionową płytkę stołu roboczego.
-Urządzenie koronne CNC można automatycznie dostosować na podstawie instrukcji zaprogramowanych do systemu CNC, co czyni go wysoce wygodnym i wydajnym w celu osiągnięcia optymalnych giętej robót.

Więcej szczegółów

Wskaźnik wsteczny

Wskaźnik wsteczny

- Struktura wskaźnika tylnego jest solidnie zaprojektowana do spójnego i precyzyjnego pozycjonowania osi, z wiązką wyposażoną w podwójne liniowe szyny prowadzące dla zwiększonej stabilności i precyzji.

- Oś X kontroluje poziome przemieszczenie miernika tylnego w stosunku do środka dolnej matrycy, określając w ten sposób jej precyzyjną pozycję podczas ruchu w kierunku lub z dala od dolnej matrycy.

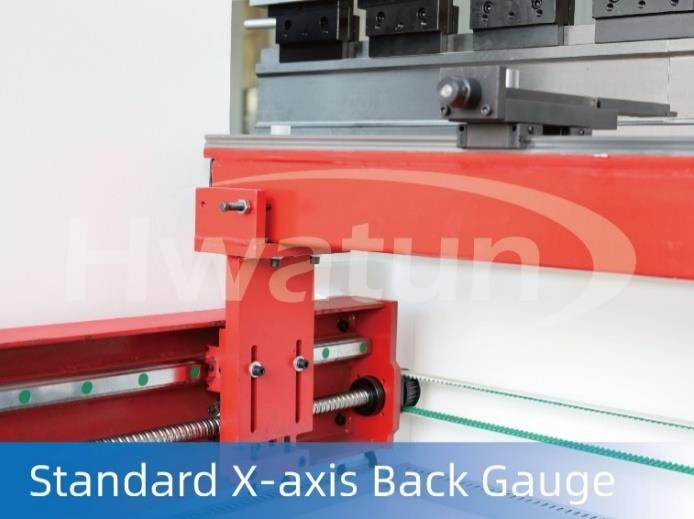

	Standardowy wskaźnik tylnej osi x - Ma podwójne przewodniki liniowe, suwaki i śruby kulowe dla lepszej wydajności. - Dzięki funkcji regulacji wysokości użytkownicy mają elastyczność dostosowywania wysokości zgodnie z ich konkretnymi wymaganiami.

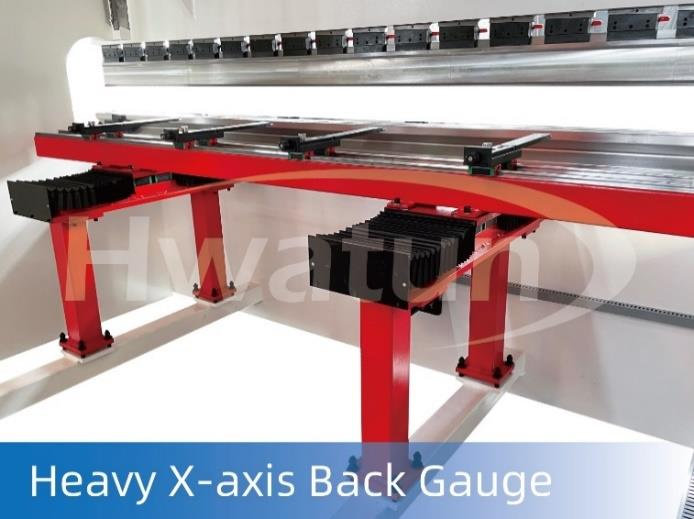

	Ciężki wskaźnik tylnej osi X -Maszyny o wadze ponad 300 ton są wyposażone w wytrzymałą integralną manometę obróbki X-osi. - Wyposażony w cztery liniowe szyny prowadzące, osiem suwaków i podwójne śruby kulowe, aby zapewnić stabilność i dokładność miernika tylnego.

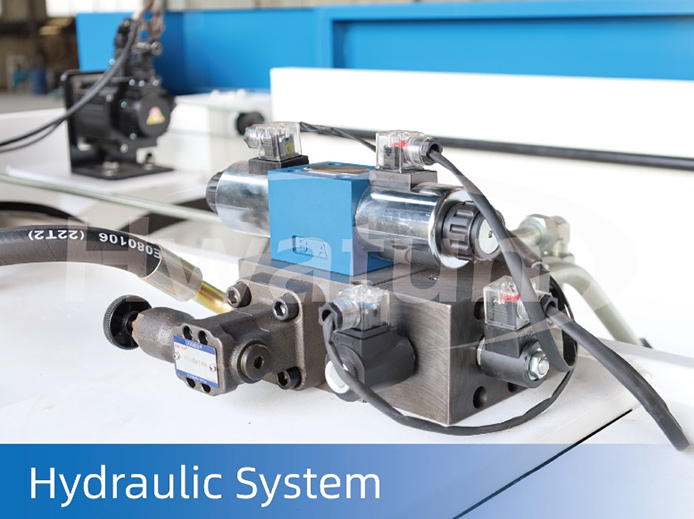

	Układ hydrauliczny Maszyna zawiera zaawansowaną zintegrowaną grupę zaworów hydraulicznych, zapewniając niezawodną wydajność i ułatwiając konserwację w celu zapewnienia stabilnego działania jego układu hydraulicznego.

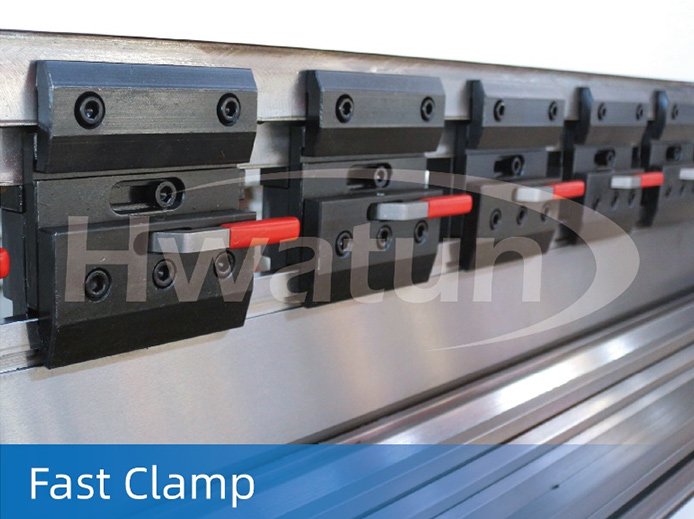

	Szybki zacisk - Wyposażony w bardzo precyzyjny ręczny zacisk, który umożliwia łatwą wymianę górnego ciosu, po prostu pociągając uchwyt, dzięki czemu instalacja uderzenia jest prosta i wydajna. -Szybki zacisk ma skośną kompensację ugięcia klina, aby lepiej zrekompensować deformację ugięcia pamięci.

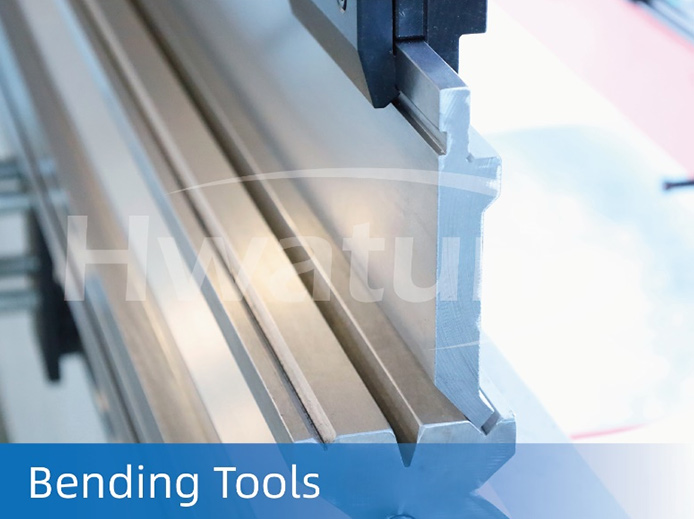

	Wszystkie górne ciosy i dolne matryce są indukcyjnie utwardzone Nasi inżynierowie polecają najbardziej odpowiednie oprzyrządowanie na podstawie rysunków częściowych, grubości wspólnej blachy, wysokości otwierania i siły zginania hamulca ciśnieniowego.

Więcej szczegółów

Model	Nominalny Ciśnienie	Pochylenie się Długość	Dystans Między Strona Ramki	Gardło Głębokość	Suwak Udar	Światło dzienne	Główny Silnik Moc
Model	(KN)	(MM)	(MM)	(MM)	(MM)	(MM)	(KW)
63T2500	630	2500	2000	320	120	365	5.5
63T3200	630	3200	2500	320	120	365	5.5
125T2500	1250	2500	2000	400	120	400	7.5
125T3200	1250	3200	2500	400	120	400	7.5
125T4000	1250	4000	3200	400	120	400	7.5
160T2500	1600	2500	2000	400	200	450	11
160T3200	1600	3200	2500	400	200	450	11
160T4000	1600	4000	3200	400	200	450	11
200T2500	2000	2500	2000	400	200	450	11
200T3200	2000	3200	2500	400	200	450	11
200T4000	2000	4000	3200	400	200	450	11
250T3200	2500	3200	2500	400	250	500	18.5
250T4000	2500	4000	3200	400	250	500	18.5
250T5000	2500	5000	4000	400	250	500	18.5
300T4000	3000	4000	3000	400	250	525	22
300T5000	3000	5000	4000	400	250	525	22
300T6000	3000	6000	4800	400	250	525	22
400T4000	4000	4000	3000	400	320	600	30
400T5000	4000	5000	4000	400	320	600	30
400T6000	4000	6000	4800	400	320	600	30
500T4000	5000	4000	3000	400	320	600	37
500T5000	5000	5000	4000	400	320	600	37
500T6000	5000	6000	4800	400	320	600	37
600T4000	6000	4000	3000	400	320	600	45
600T5000	6000	5000	4000	400	320	600	45
600T6000	6000	6000	4800	400	320	600	45
