QC11Y CNC Hydraulic Guilotine Machine

Szukasz precyzyjnego i łatwego ścinania gilotyny, które mogą wyciąć całe metalowe płytki grubsze niż 10 mm?
Nasze hydrauliczne ścinanie gilotyny z serii QC11 jest idealne dla Ciebie.
Ścinanie serii QC11Y jest wyposażone w zaawansowaną technologię, jest standardowo wyposażony w system sterowania E21S, mocne cylindry hydrauliczne i ostre ostrza, które można dostosować do kąta cięcia, aby zapewnić, że każde cięcie jest precyzyjne i dokładne.

Skontaktuj się z nami

PREV：QC12Y CNC Hydraulic Swing Beam Machine
NEXT：No next article

Opis
Specyfikacje techniczne
Wideo

QC11Y CNC Hydraulic Guilotine Machine

QC11Y CNC Hydraulic Guilotine Machine

1. Rama i spoczynku narzędzi są zbudowane ze stalowych komponentów strukturalnych, przy czym górne narzędzia jest temperowane w celu wyeliminowania naprężenia wewnętrznego, co powoduje zwiększoną sztywność i lepszą stabilność organizacyjną.
2. Pod działaniem cylindra olejowego uchwyt narzędzi porusza się wzdłuż szyny prowadzącej, aby osiągnąć ruch ścinania.
3. Śruba kulowa napędza tylny stoper, a regulacja napędzana silnikiem umożliwia precyzyjne pozycjonowanie i zapewnia szybkie i płynne działanie odległości stopka.
4. Mechanizm prasowy materiału składa się z zestawu cylindrów olejowych, które pokonują napięcie sprężynowe przez olej ciśnieniowy podczas pracy. Po zakończeniu ścinania reset osiąga się przy użyciu napięcia sprężynowego.
5. Aby ułatwić cięcie szerszych materiałów arkuszy, przednia rama podtrzymująca jest wyposażona w jedną zawierającą skalę i przystanek pozycjonowania bocznego.
6. System hydrauliczny zawiera ochronę bezpieczeństwa przeciążenia przepełnieniem i wyraźny wyświetlacz wysokości poziomu oleju, umożliwiając ciągłą obsługę pod obciążeniem znamionowym przez 16 godzin bez wycieku lub przerwy w celu stabilnego przetwarzania o wysokiej precyzji.

Więcej szczegółów

Szczegółowe obrazy

Szczegółowe obrazy

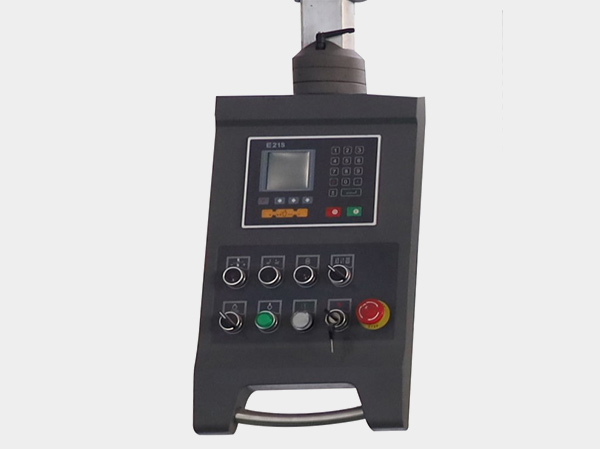

	Kontroler E21S (standard) * Kontrola z tyłu, zdolna do kontrolowania zarówno standardowych silników, jak i falowników; * Zaawansowany system pozycjonowania z podwójnymi programowalnymi wyjściami cyfrowymi; * Wydajna funkcja zliczania przedmiotów z pojemnością do przechowywania dla maksymalnie 40 programów, z których każdy zawiera 25 kroków pracy; * Jednostronna zdolność pozycjonowania z funkcją koncesji dla zwiększonej precyzji; * Wygodna opcja kopii zapasowej i odzyskiwania jednego kliknięcia dla ustawień parametrów; * Bezproblemowa konwersja angielska chińska dostępna na LCD.
	Karmienie stołowy Szkielet na karmienie jest wyposażony w wszechstronny ruchomy wałek, umożliwiający gładki rozwój płyty i łatwą regulację pozycji ścinania podczas karmienia. Oszczędza to czas i siłę roboczą, ułatwia wygodne demontaż i instalację piłki, a także umożliwia konserwację bez wysiłku.
	Cylinder olejowy Sprężyna wykonana jest ze stali stopowej 60Si2mn, a podkładka uderzeniowa jest pogrubiona poliuretanem. Podstawa ściskająca, dolna płyta i uszczelka olejowa są pogrubione i importowane.
	Ostrze z tyłu Dolna część uchwytu narzędzi jest wyposażona w wałek zapasowy, który zawiera mimośrodowy rękaw wałek. Ten rękaw jest napędzany przez reduktor silnika do obracania się, regulując w ten sposób luz między górnymi i dolnymi ostrzami.

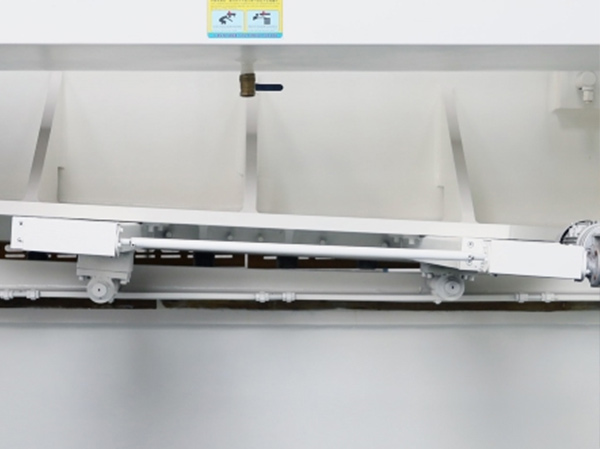

	Silnik z tyłu Elektryczne tylne urządzenie zatrzymane jest wyposażone w regulowany falownik, który umożliwia zarówno szybkie, jak i powolne regulacje. Ponadto jest wyposażony w przyjazne dla użytkownika numeryczne urządzenie sterujące, które oferuje funkcje do przodu, wstecz i pozycjonowanie.
	Złącze rur Połączenie między bezproblemową stalową rurą a złączem rękawa charakteryzuje się opornością pod wysokim ciśnieniem, zapewniając brak wycieku oleju i ułatwiając łatwą konserwację.

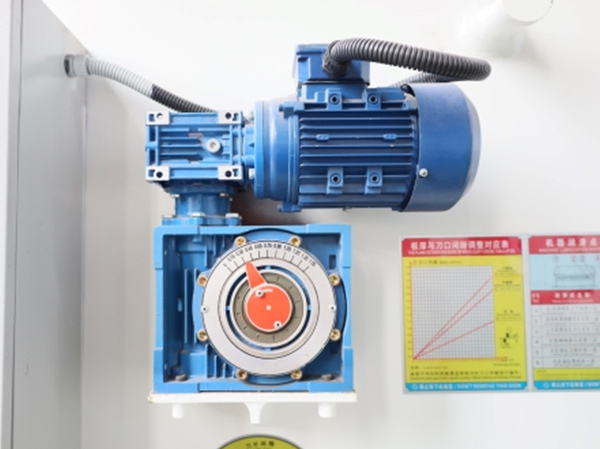

	Regulacja szczeliny ostrza elektrycznego Silnik i reduktor są wykorzystywane do precyzyjnej i szybkiej kontroli regulacji prześwitu.
	Główny silnik Główny silnik o dużej pojemności zapewnia wystarczającą, solidną moc.

Więcej szczegółów

Model	Grubość cięcia	Długość cięcia	Liczba czasów udaru	Kąt cięcia	Zakres backgauge	Główna moc
Typ	(MM)	(MM)	(T/min)	(°)	(MM)	(KW)
4x2500	4	2500	16	0,5 ~ 1,5	20 ~ 600	5.5
4x3200	4	3200	14	0,5 ~ 1,5	20 ~ 600	5.5
4x4000	4	4000	10	0,5 ~ 1,5	20 ~ 600	5.5
4x6000	4	6000	8	0,5 ~ 1,5	20 ~ 600	7.5
6x2500	6	2500	18	0,5 ~ 1,5	20 ~ 600	7.5
6x3200	6	3200	15	0,5 ~ 1,5	20 ~ 600	7.5
6x4000	6	4000	12	0,5 ~ 1,5	20 ~ 600	7.5
6x5000	6	5000	10	0,5 ~ 1,5	20 ~ 600	11
6x6000	6	6000	7	0,5 ~ 1,5	20 ~ 600	11
8x2500	8	2500	13	0,5 ~ 1,5	20 ~ 600	11
8x3200	8	3200	11	0,5 ~ 1,5	20 ~ 600	11
8x4000	8	4000	9	0,5 ~ 1,5	20 ~ 600	11
8x5000	8	5000	7	0,5 ~ 1,5	20 ~ 600	15
8x6000	8	6000	6	0,5 ~ 1,5	20 ~ 600	15
10x2500	10	2500	12	0,5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0,5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0,5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0,5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0,5 ~ 2,5	20 ~ 600	18.5
12x3200	12	3200	10	0,5 ~ 2,5	20 ~ 600	18.5
12x4000	12	4000	9	0,5 ~ 2,5	20 ~ 600	18.5
12x5000	12	5000	7	0,5 ~ 2,5	20 ~ 600	18.5
12x6000	12	6000	6	0,5 ~ 2,5	20 ~ 600	18.5
16x2500	16	2500	8	0,5 ~ 2,5	20 ~ 600	22
16x3200	16	3200	7	0,5 ~ 2,5	20 ~ 600	22
16x4000	16	4000	6	0,5 ~ 2,5	20 ~ 600	22
16x5000	16	5000	5	0,5 ~ 2,5	20 ~ 600	22
16x6000	16	6000	4	0,5 ~ 2,5	20 ~ 600	30
20x2500	20	2500	8	0,5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0,5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0,5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0,5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0,5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0,5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0,5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0,5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0,5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0,5 ~ 3	20 ~ 800	55
